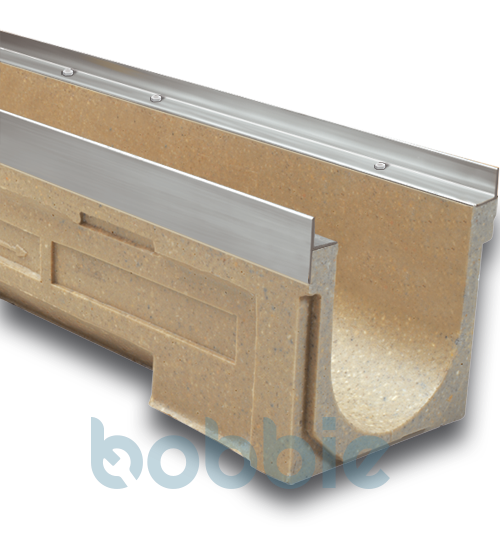

Linienentwässerungsrinne ULMA, Typ F150K
Linienentwässerungsrinne ULMA, Typ F150K: Außenbreite 206 mm, Innenbreite 150 mm, Gesamtlänge 1000 mm. Gesamthöhen bei 2,5% Sohlengefälle von 145 bis 370 mm, bei Stufengefälle von 220 bis 370 mm. Sichere Befestigung mit 8 Schrauben pro Meter, Kantenschutz aus verzinktem Stahl. Verschiedene Gefällemöglichkeiten: 2,5% Eigengefälle, Stufengefälle oder Mischgefälle.
Details
| SKU | ulmaF150K@1 |
|---|---|
| Hersteller SKU | F150K |
Größe
| Länge | 1000 mm |
|---|---|
| Höhe / Dicke | 220 mm |
| Breite | 206 mm |
Optik
| Farbe | Grau |
|---|---|
| Farbgestaltung | Uni |
Technik
| Größe | Klein |
|---|---|
| Material | Polymerbeton |
| Durchmesser Auslass Vertikal | 160 mm |
| Innenbreite | 150 mm |
| Außenbreite | 206 mm |
| Höhe Anfang | 220 mm |
| Höhe Ende | 220 mm |
| Hydraulikquerschnitt der Rinnenunterteile | 230 m² |
| Art des Kantenschutz | Verzinkter Kantenschutz |
| Technische Zeichnung | Download: |
|---|---|
| Datenblatt | Download: |
| Einbauhinweise | Download: |
|---|
Zubehör
| Bild | bobbie Artikelnummer | Hersteller Artikelnummer | Gewicht | Höhe / Dicke | Genaue Größe | Höhe Anfang | Höhe Ende | Hydraulikquerschnitt der Rinnenunterteile | Aktion |
|---|---|---|---|---|---|---|---|---|---|
 | ulmaF150K00R@1 | F150K00R | 24.57 kg | 220 mm | 206 x 220 x 1000 | 220 mm | 220 mm | 230 m² | |
| ulmaF150K10R@1 | F150K10R | 28.38 kg | 270 mm | 206 x 270 x 1000 | 270 mm | 270 mm | 305 m² | |
| ulmaF150K20R@1 | F150K20R | 36.1 kg | 320 mm | 206 x 320 x 1000 | 320 mm | 320 mm | 380 m² | |
| ulmaF150K30R@1 | F150K30R | 38.42 kg | 370 mm | 206 x 370 x 1000 | 370 mm | 370 mm | 457 m² |
