KE-200 Kantenschutzrinne verzinkte Stahlzarge

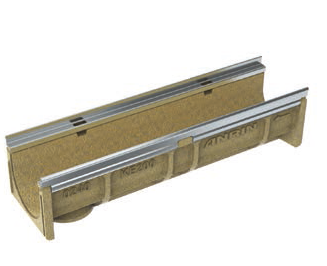

ANRIN DRAIN Kantenschutzrinne KE-200 mit verzinkter Stahlzarge mit UNILINK-Fugensystem und SnapLock-Verschluss
Nach der DIN 19580/EN 1433, „Entwässerungsrinnen für Niederschlagswasser zum Einbau in Verkehrsflächen“, werden diesen Flächen je
nach Nutzung bestimmte Belastungsklassen zugeordnet. Danach kann das jeweils geeignete ANRIN Kantenschutzsystem mit dem dazugehörigen Abdeckrost ausgewählt werden.
Die Flächenentwässerung mit Hilfe von Rinnensträngen erfolgt in der Regel wahlweise nach 3 verschiedenen Prin-zipien. Beim Wasserspiegelgefälle gibt die natürliche Neigung des Geländes das Gefälle vor. Das Wasser fließt mit dem Gefälle des Wasserspiegels nach unten
ab. Bei der Verlegung mit Stufengefälle wird ein künstliches Gefälle durch den Einbau von abgestuft hohen Rinnen und Übergangskeilen
gebildet. Die höchste Fließgeschwindigkeit mit gleichzeitig einhergehendem Selbstreinigungseffekt erreicht man durch eine Verlegung der
Rinnen mit Eigengefälle.
Alle Gefällearten sind je nach hydraulischem Anspruch und topografischer Gegebenheit miteinander kombinierbar.
Nach der DIN 19580/EN 1433, „Entwässerungsrinnen für Niederschlagswasser zum Einbau in Verkehrsflächen“, werden diesen Flächen je
nach Nutzung bestimmte Belastungsklassen zugeordnet. Danach kann das jeweils geeignete ANRIN Kantenschutzsystem mit dem dazugehörigen Abdeckrost ausgewählt werden.
Die Flächenentwässerung mit Hilfe von Rinnensträngen erfolgt in der Regel wahlweise nach 3 verschiedenen Prin-zipien. Beim Wasserspiegelgefälle gibt die natürliche Neigung des Geländes das Gefälle vor. Das Wasser fließt mit dem Gefälle des Wasserspiegels nach unten
ab. Bei der Verlegung mit Stufengefälle wird ein künstliches Gefälle durch den Einbau von abgestuft hohen Rinnen und Übergangskeilen
gebildet. Die höchste Fließgeschwindigkeit mit gleichzeitig einhergehendem Selbstreinigungseffekt erreicht man durch eine Verlegung der
Rinnen mit Eigengefälle.
Alle Gefällearten sind je nach hydraulischem Anspruch und topografischer Gegebenheit miteinander kombinierbar.
Details
| SKU | ANRIKE-200_KSR_verzinkte_Stahlzarge@12 |
|---|---|
| Hersteller SKU | KE-200_KSR_verzinkte_Stahlzarge |
| Zustand | neu |
Optik
| Farbgestaltung | Uni |
|---|
Technik
| Größe | Mittel |
|---|---|
| Material | Polymerbeton |
| Eignungsbereich | Außenbereich |
| Normen | DIN EN 1433 |
| Belastungsklasse nach DIN EN 1433 | A 15 - E 600 |
| Nennweite | 20 cm |
| Gefälletypen | Ohne Gefälle |
| Datenblatt | Download: |
|---|---|
| (Prüf-)Zertifikate | Download: |
| Bild | bobbie Artikelnummer | Hersteller Artikelnummer | Gewicht | Länge | Höhe / Dicke | Genaue Größe | Variante | Preis | Aktion |
|---|---|---|---|---|---|---|---|---|---|
 | ANRI1120000@8 | 1120000 | 43 Kilogramm | 1 m | 29 cm | Höhe 29 cm | Mit vorgeformtem senkrechten Ablauf DA/OD 160 | Auf Anfrage | |
| ANRI1120020@8 | 1120020 | 43 Kilogramm | 1 m | 29 cm | Höhe 29 cm | Mit senkrechtem Rohrstutzen DA/OD 160 | Auf Anfrage | |
| ANRI1120050@8 | 1120050 | 24.9 Kilogramm | 50 cm | 29 cm | Höhe 29 cm | mit vorgeformtem senkrechten Ablauf DA/OD 160 und seitlichen Vorformungen für Eck- T- und Kreuzverbindungen | Auf Anfrage | |
| ANRI1121000@8 | 1121000 | 38 Kilogramm | 1 m | 34 cm | Höhe 34 cm | Mit vorgeformtem senkrechten Ablauf DA/OD 160 | Auf Anfrage | |
| ANRI1124000@8 | 1124000 | 22.2 Kilogramm | 1 m | 13 cm | Höhe 13 cm | Mit vorgeformtem senkrechtem Ablauf DA/OD 110 | Auf Anfrage | |
| ANRI1124010@8 | 1124010 | 22.2 Kilogramm | 1 m | 13 cm | Höhe 13 cm | Mit senkrechtem Rohrstutzen DA/OD 110 | Auf Anfrage | |
| ANRI1120240@8 | 1120240 | 31 Kilogramm | 1 m | 24 cm | Höhe 24 cm | Mit vorgeformtem senkrechtem Ablauf DA/OD 160 | Auf Anfrage |
