Solar-Montageprofil SMP 38/33
zur Montage von Modulen / Kollektoren

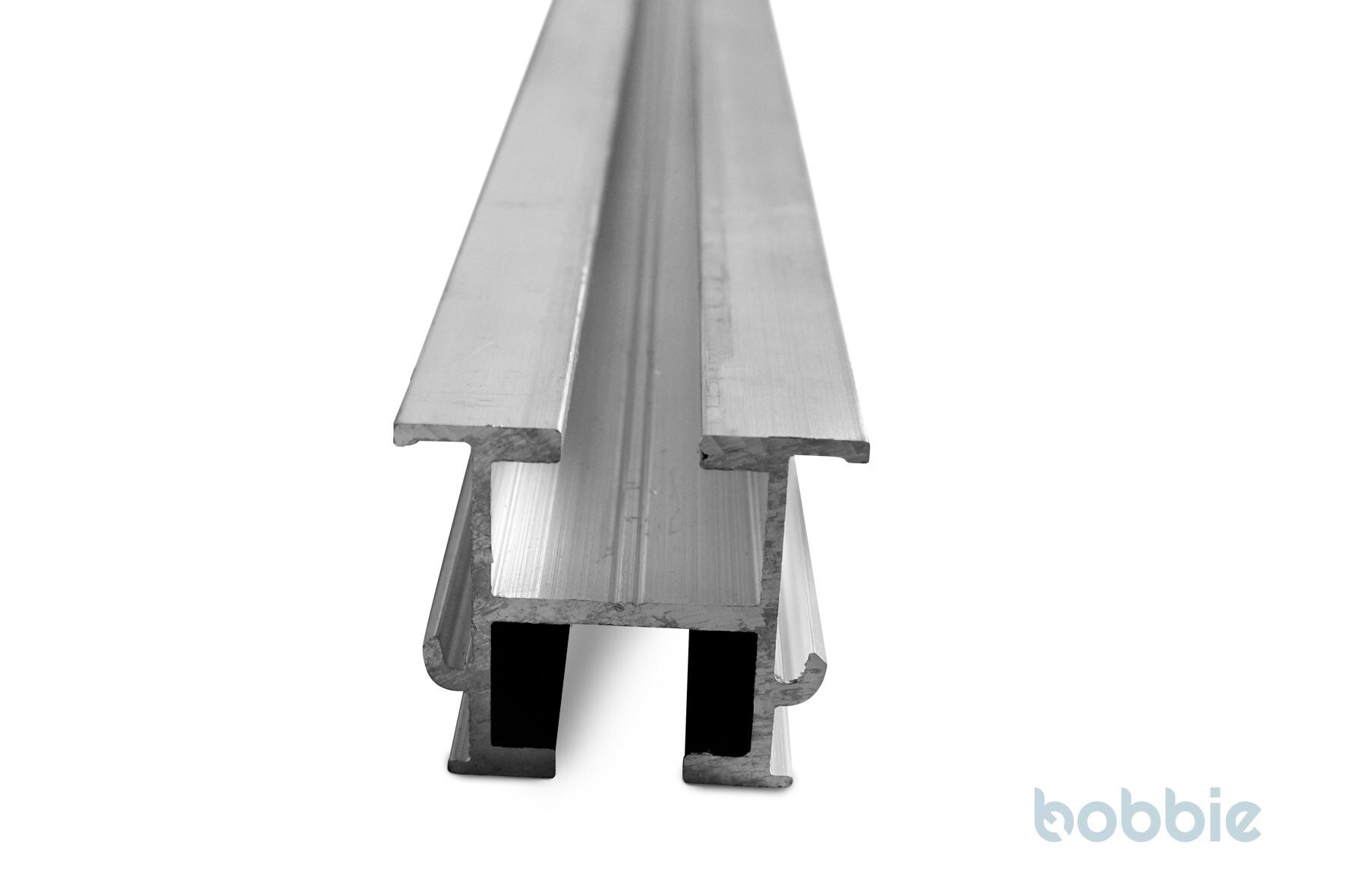

Solar-Montageprofil aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal. Länge: ca. 6.000 mm, Breite: ca. 38 mm, Höhe: ca. 33 mm, Gewicht: ca. 0,75 kg/m.
Zur Befestigung der Solar-Montageprofile auf den Solargrundrahmen werden Hammerkopfschrauben und Sperrzahnmuttern M 10 benötigt (Art.-Nr. 9734). Die Stöße der SMP 38/33 lassen sich durch Vierloch-Schienenverbinder (Art.-Nr. 9735) verbinden. Um eine thermische Längenausdehnung der Aluminiumprofile zu ermöglich, müssen alle 12–18 m Dehnfugen mit 15 mm Breite ausgebildet werden. Hierzu dienen spezielle Längenausgleichs-Verbinder (Art.-Nr. 9733), die nur auf einer Seite verschraubt werden.
Gerahmte Photovoltaik-Module lassen sich mit variablen Mittelklemmen (Art.-Nr. 9736) bzw. Endklemmen (Art.-Nr. 9737) auf den SMP 38/33 befestigen.
In Spezialfällen kann auch eine Koppelung von Solarmontageprofilen sinnvoll werden, was mit dem Kreuzverbinder (Art.-Nr. 9732) problemlos möglich ist.
Solar-Montageprofil aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal. Länge: ca. 6.000 mm, Breite: ca. 38 mm, Höhe: ca. 33 mm, Gewicht: ca. 0,75 kg/m.
Zur Befestigung der Solar-Montageprofile auf den Solargrundrahmen werden Hammerkopfschrauben und Sperrzahnmuttern M 10 benötigt (Art.-Nr. 9734). Die Stöße der SMP 38/33 lassen sich durch Vierloch-Schienenverbinder (Art.-Nr. 9735) verbinden. Um eine thermische Längenausdehnung der Aluminiumprofile zu ermöglich, müssen alle 12–18 m Dehnfugen mit 15 mm Breite ausgebildet werden. Hierzu dienen spezielle Längenausgleichs-Verbinder (Art.-Nr. 9733), die nur auf einer Seite verschraubt werden.
Gerahmte Photovoltaik-Module lassen sich mit variablen Mittelklemmen (Art.-Nr. 9736) bzw. Endklemmen (Art.-Nr. 9737) auf den SMP 38/33 befestigen.
In Spezialfällen kann auch eine Koppelung von Solarmontageprofilen sinnvoll werden, was mit dem Kreuzverbinder (Art.-Nr. 9732) problemlos möglich ist.
Details
| SKU | zinc9730@17 |
|---|---|
| Hersteller SKU | 9730 |
| Gewicht | 4.5 Kilogramm |
Optik
| Farbgestaltung | Uni |
|---|
| Datenblatt | Download: |
|---|
